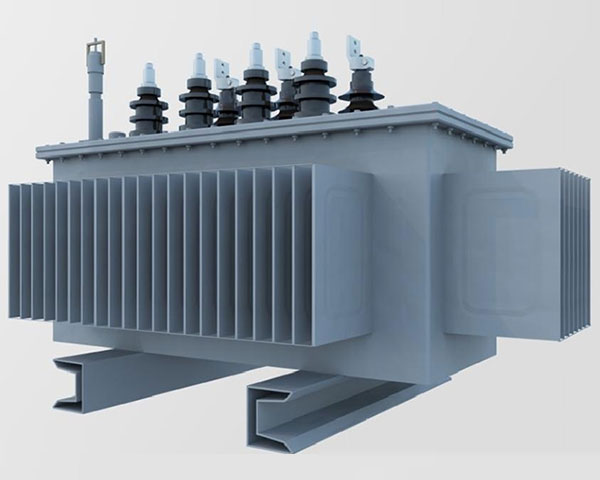

10kV非晶合金油浸式配電變壓器

技術規范：
執行標準：IEC、GB、ANSI/IEEE、NEMA
容量：30kVA~2500kVA
一次側額定電壓：6kV~35kVA
二次側額定電壓：0.4kV
分接檔位數： 5
頻率：50/60 Hz
相數：三相
聯結組別：Dyn11/YynO等
阻抗：4%~6.5%

咨詢熱線：+86-570-4982909　銷售熱線：+86-570-4982880

產品概述

性能特點

技術參數

非晶合金鐵心具有低損耗(相當于硅鋼片的1/3-1/5),低矯頑力、低激磁電浪、良好的溫度穩定性等特點，用非晶合金制造的變壓器，節能十分顯著。特別適用于負載率低的用戶，如廣大農村地區和發展中地區，非晶合金變壓器鐵心采用三相五柱卷鐵心，鐵心夾緊用薄板成型框架結構，低壓線圈為箔繞式使之抗短路能力強、結構先進合理，總體性能指標達到世界先進水平。

低損耗：符合GB20052-2020《電力變壓器能效限定值及能效等級》標準中的能效要求；
低噪音：滿足國網南網低噪音標準的要求；
抗短路能力強：低壓線圈采用銅箔繞制，高壓線圈采用點膠紙壓烘成型，機械強度高；
外形美觀：全拋磨除銹，粉末電噴涂漆可達到家電噴漆效果；

額定容量 KVA	1級			2級			3級			短路阻抗 %
	非晶合金			非晶合金			非晶合金
	空載損耗 W	負載損耗 W		空載損耗 W	負載損耗 W		空載損耗 W	負載損耗
	空載損耗 W	Dyn11/Yzn11	Yyn0	空載損耗 W	Dyn11/Yzn11	Yyn0	空載損耗 W	Dyn11/Yzn11	Yyn0
30	25	510	480	33	535	510	33	630	500	4.0
50	35	735	700	43	780	745	43	910	8700
63	40	880	840	50	930	890	50	1090	1040
80	50	1060	1010	60	1120	1070	60	1310	1250
100	60	1270	1215	75	1350	1285	75	1580	1500
125	70	1530	1450	85	1615	1540	85	1890	1800
160	80	1870	1780	100	1970	1880	100	2310	2200
200	95	2210	2100	120	2330	2225	120	2730	2600
250	110	2590	2470	140	2735	2640	140	3200	3050
345	135	3100	2950	170	3275	3120	170	3830	3650
400	160	3660	3480	200	3865	3675	200	4520	4300
500	190	4380	4170	240	4625	4400	240	5410	5150
630	250	5020		320	5300		320	6200		4.5
800	300	6075		380	5415		380	7500
1000	360	8340		450	8800		450	10300
1250	425	9720		530	10260		530	12000
1600	500	11745		630	12400		630	14500
2000	550	14000		710	14800		720	18300		5.0
2500	670	15450		860	16300		865	21200		5.0

注：表中數據僅供參考，公司保留數據變動的權力，并接受特殊訂貨。
